1hz-50mhz Oscillateur Fréquence Mètre Mesure Fréquence Dimensions

1Hz-50MHz oscillomètre fréquencemètre mesurant la fréquence de mesure Affichage à LED à cinq chiffres kit DIY


Description
Ceci est basé sur la fréquence du microcontrôleur PIC, plus ou moins la fréquence avec la fonction de mesure à cristaux et les réglages programmables,
cinq affichage numérique, facile et intuitif, tous utilisant des composants en ligne, le circuit est simple, facile à faire.
Caractéristiques du circuit :
Plage de fréquences mesurables de 1 Hz à 50 MHz (1 Hz à 50 MHz);

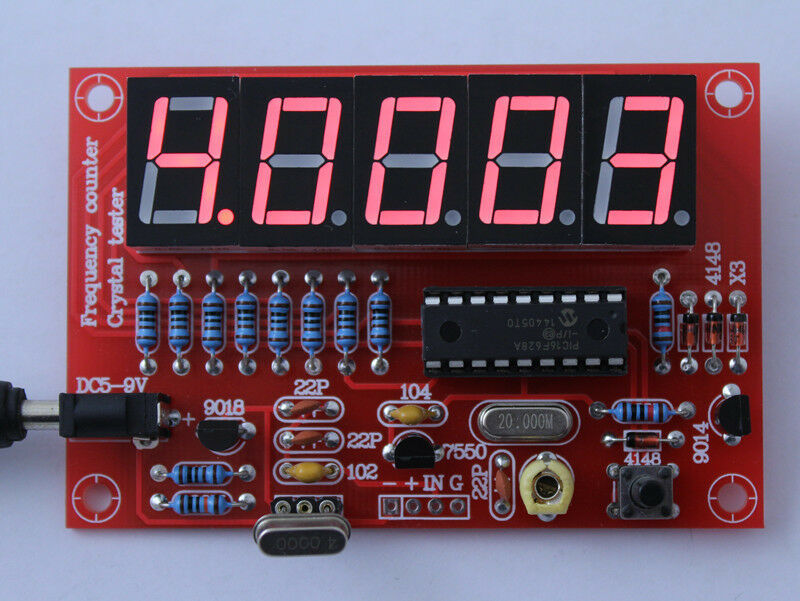

Le plus couramment utilisé pour mesurer la fréquence d'oscillation de l'oscillateur à cristal;
Résolution de précision à cinq chiffres (par exemple, 0.0050 kHz, 4.5765 11.059 MHz);
Commutation automatique de gamme, sans transfert humain;
Réglage de fréquence de soustraction programmable, tel qu'un émetteur-récepteur pour un équipement de mesure;
Mode économie d'énergie sélectionnable si, dans les 15 secondes qui suivent, aucun changement significatif de la fréquence n'éteint automatiquement l'affichage;
Vous pouvez utiliser une interface USB 5V commune, une alimentation, vous pouvez également utiliser une alimentation externe CC ou une batterie 9V.
Un petit nombre d'éléments, tous des composants en ligne, l'installation est simple.
Taille du circuit imprimé: 80 * 53 mm
Un seul jeu de poids: 0.034 kg


Vous pouvez également entrer directement des signaux de fréquence entre IN et G (masse) qui ont été mesurés,
notez que l'amplitude du signal mesuré ne dépasse pas 5V pour éviter d'endommager le circuit intégré.

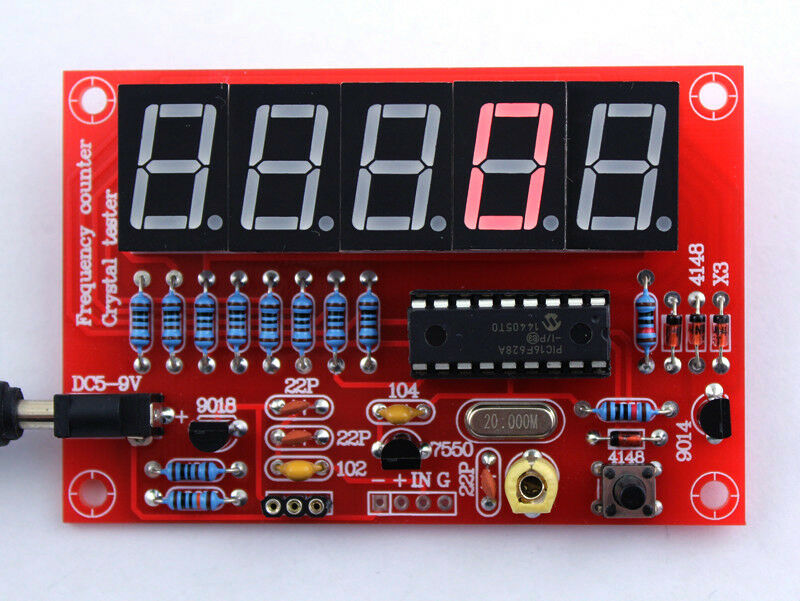

Le point décimal clignote pour indiquer si l'unité de mesure,
lorsque la valeur de la fréquence de test est le point décimal KHZ clignote
lorsque la fréquence de test est MHZ, le point décimal ne clignote pas.
Plus ou moins une certaine fréquence peut être réglée via le mode de programmation,
le programme construit quatre fréquences 455kHz, 4.1943 MHz, 4.4336 10.700 MHz peut être directement utilisé paramètres.
Utilisation spécifique en mode de programmation, veuillez demander les spécifications du produit,
Tous les composants de la ligne, presse à imprimer pour PCB pour le soudage correct,
une fois le soudage terminé avec un signal d’entrée source standard,
ajustez le condensateur jaune ajustable de sorte que l'affichage soit égal à la valeur de la fréquence du signal.

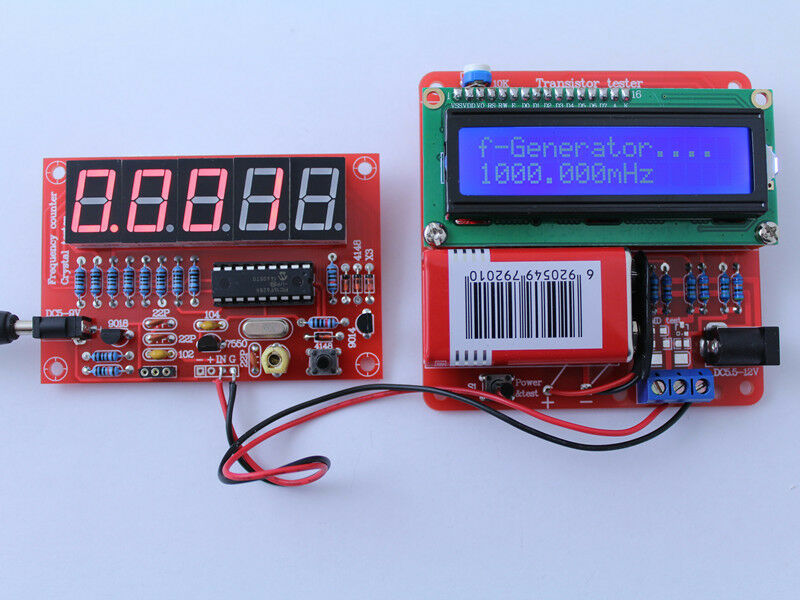

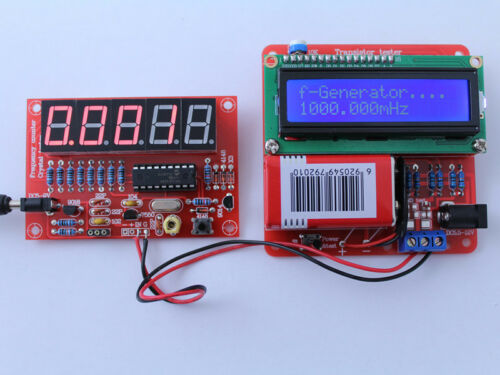

Notre générateur de signal peut être utilisé pour ajuster, sans le signal standard, vous pouvez utiliser la précision d'étalonnage directe mieux cristal.
L’alimentation peut utiliser un câble d’USB jusqu’à 3.5 mm, vous pouvez également - alimenter directement en entrée une alimentation de 5 à 9V CC et placer le + pad.

Caractéristiques:
Qualité 100% tout neuf et de haute
Vous pouvez également entrer directement des signaux de fréquence entre IN et G (masse) qui ont été mesurés,
notez que l'amplitude du signal mesuré ne dépasse pas 5V pour éviter d'endommager le circuit intégré.
Le point décimal clignote pour indiquer si l'unité de mesure,
lorsque la valeur de la fréquence de test est le point décimal KHZ clignote
lorsque la fréquence de test est MHZ, le point décimal ne clignote pas.
Plus ou moins une certaine fréquence peut être réglée via le mode de programmation,
le programme construit quatre fréquences 455kHz, 4.1943 MHz, 4.4336 10.700 MHz peut être directement utilisé paramètres.
Utilisation spécifique en mode de programmation, veuillez demander les spécifications du produit,
Tous les composants de la ligne, presse à imprimer pour PCB pour le soudage correct,
une fois le soudage terminé avec un signal d’entrée source standard,
ajustez le condensateur jaune ajustable de sorte que l'affichage soit égal à la valeur de la fréquence du signal.
Notre générateur de signal peut être utilisé pour ajuster, sans le signal standard, vous pouvez utiliser la précision d'étalonnage directe mieux cristal.
L’alimentation peut utiliser un câble d’USB jusqu’à 3.5 mm, vous pouvez également - alimenter directement en entrée une alimentation de 5 à 9V CC et placer le + pad.

Note: Notes d'achat:
1. Le titre du produit marqué "kit de bricolage" sont des pièces, besoin de votre propre assemblage de soudage, pour démontrer la commodité,

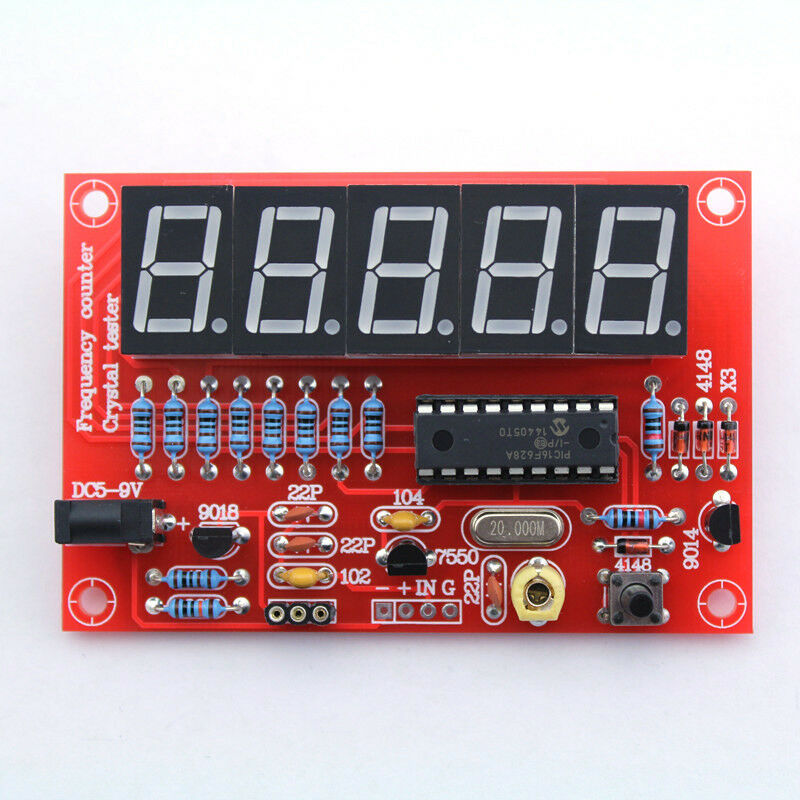

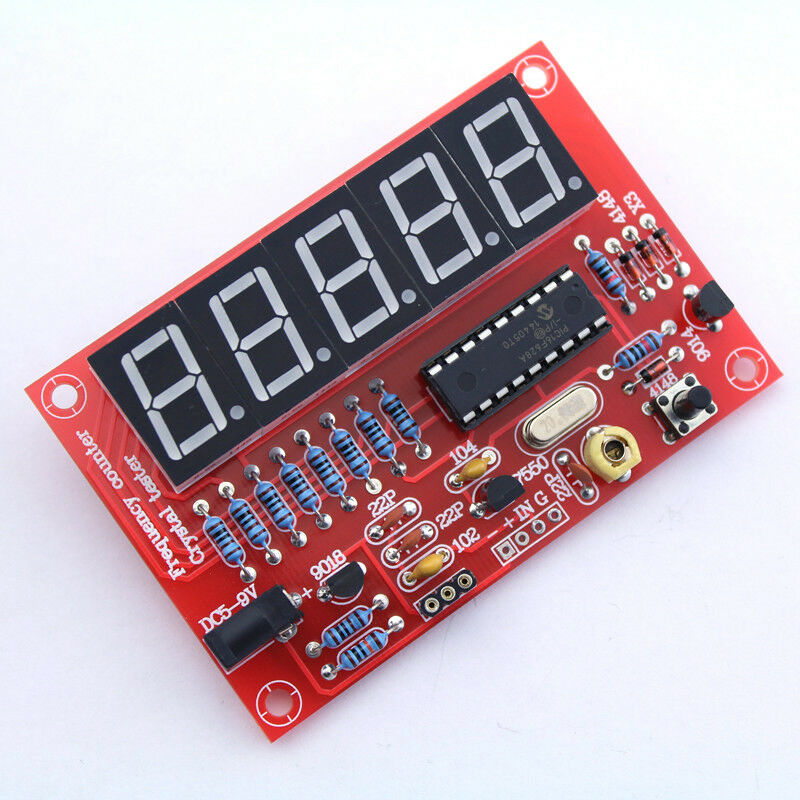

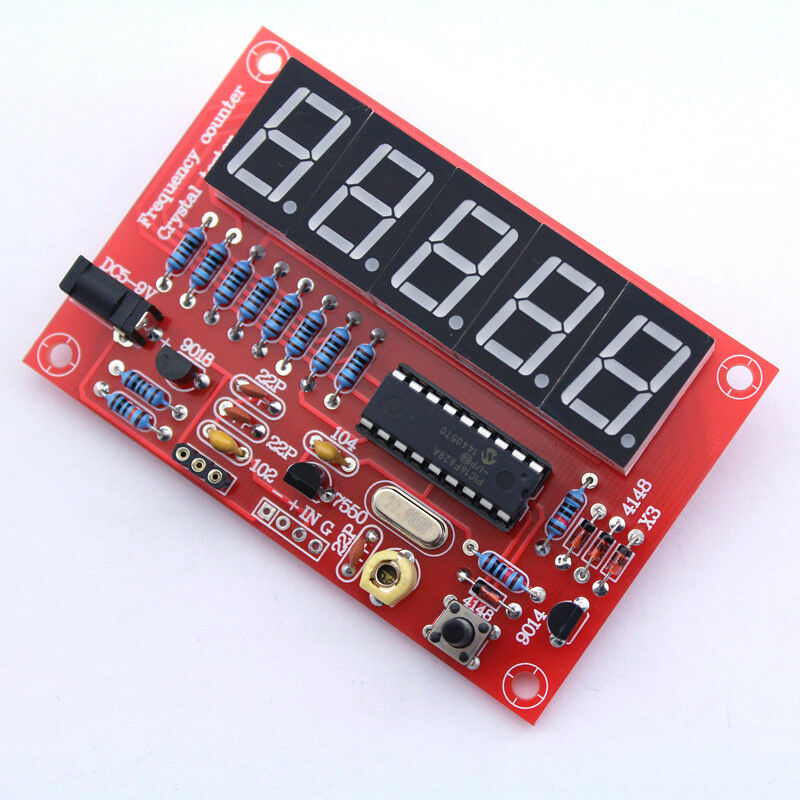

les principaux produits de la carte physique, le soudage illustré est terminé,

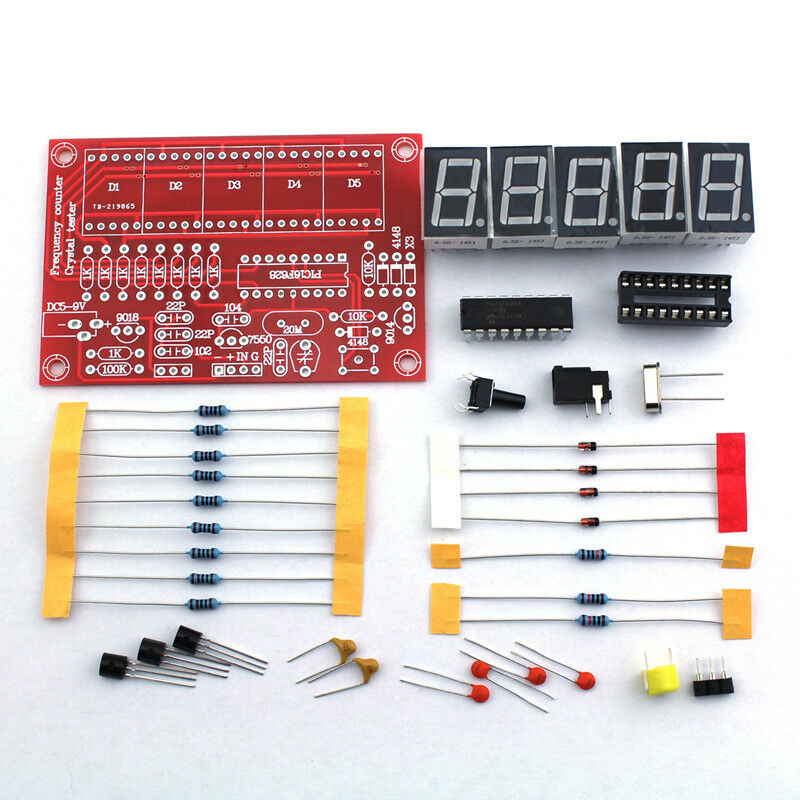

le deuxième chiffre représente toutes les pièces que vous recevez,
assurez-vous de faire attention distinction;
2. Le   la production de kits nécessite une technologie et des capacités électroniques appropriées,
assurez-vous de pouvoir terminer la production!
Nous proposons une suite de composants de haute qualité et sont tous réalisés par
fournira le produit après avoir donné la version électronique des instructions d'installation avec des images détaillées et des commentaires,
et fournir des conseils techniques, essayer de vous aider à résoudre les problèmes d'installation,
mais l'élément et le circuit imprimé ne peuvent pas être retournés après l'étain du pied coupé,
n'accepte pas le résultat de l'installation échoue et demande un retour ou un retour négatif!
/////// En cas de doute, veuillez contacter le propriétaire pour acheter le produit fini!
/////// Comme la différence d'appréciation des acheteurs,
/////// s'il vous plaît passer shop se réserve le droit de choisir l'acheteur!
