Lcr Testeur Transistor Ligne Esr Générateur Signal Pwm Multifonctions Diy

Description
Ce produit tout avec élément authentique de haute qualité,
résistance clé utilisant l'erreur de résistance de haute précision 0.1 % (le dernier anneau de couleur violette),
Référence de tension de précision à 0.5 %, nouveau circuit intégré du boîtier d'origine ATMEGA,
PCB professionnel de plaque militaire de fabricants,
afin d'assurer la précision et la fiabilité du test,
ceux qui ne se conforment pas sont des produits génériques, faites attention à bien le distinguer!

Remarque: Ne pas utiliser de flux de soudure pour la production de produits électroniques!
Quelques clients ont été causés en raison de la pâte résiduelle ne fonctionne pas correctement,
et est difficile à enlever!
C’est la connaissance de base de la production électronique, la pâte à braser est acide et corrosive, la colophane!
Propriétés de base du circuit:
Tension d'alimentation: DC 5.5 -12 V (conçue pour une batterie 9V 6F22)
Courant de travail: 13mA (lorsque le courant de test d'environ 18mA)
Taille du circuit imprimé: 80 * 80 mm
Un seul jeu de poids: 0.075 kg

C’est un instrument plus intelligent que le multimètre, appelé passionné d’électronique,
avec un ensemble puissant de mesures,
identification automatique de divers types de composants communs,
les définitions de broches et les principaux paramètres,
un seul bouton pour mesurer automatiquement!
Conception portable alimentée par batterie,
vous pouvez même l'emporter au magasin pour choisir un élément!
A également une fonction d'alimentation externe,
l'utilisation de plus économique et pratique pour une longue période dans la chambre!
Maintenant mis à jour, en plus de la fonction d'origine augmenter le générateur de signal,
la mesure de la ligne de condensateur ESR, le générateur de signal d'impulsion PWM,
fréquencemètre (cette fonction consiste à ajouter quelques composants pour obtenir le leur) et d’autres fonctionnalités utiles,
en effet, un instrument indispensable aux passionnés de radio, une machine à la main, ne veulent rien!

Caractéristiques principales:
1: une opération de mesure de clé, délai d'extinction automatique. Le courant d'arrêt est seulement de 20nA, aide au fonctionnement sur batterie.

2: Détection automatique des transistors bipolaires PNP et NPN, MOSFET à canal P, transistors à effet de champ JFET, diodes, deux diodes, thyristors, résistances, condensateurs, inducteurs. Définitions des broches de détection automatique et facteur d'amplification du courant (B) et tension d'activation de la jonction émetteur à transistor (Uf), du transistor Darlington grâce à une identification du facteur d'amplification du courant et de la tension de seuil élevée.

3: détecte les transistors bipolaires et la diode de protection interne MOSFET et s’affiche à l’écran. Vous pouvez mesurer la tension de seuil du MOSFET et les valeurs de capacité de grille.

4: prend en charge deux mesures de résistance, le potentiel peut également être mesuré. La résolution la plus élevée correspond à des mesures de résistance de 0.1 ohm, la valeur mesurée la plus élevée de 50 M ohms.

5: la plage de mesure de capacité de 25 pF à 100mF (10 UF?). Résolution jusqu'à 1 pF. 0.09 capacitance UF peut être détectée au-dessus de la résistance équivalente série (ESR), une résolution de 0.01 Il peut afficher la valeur de la perte de tension du condensateur, et d'augmenter les mesures de ESR de capacité de ligne individuelle, disponible en ligne (sur le circuit) la mesure directe de la capacité du condensateur et ESR, la capacité de résolution des problèmes d'entretien facile.
6. Plage de mesure de l'inductance de 0.01 MH-20H, sinon elle sera affichée comme résistance si la résistance CC de l'inductance supérieure à 2100 en Europe apparaît également comme résistance.
7: Vous pouvez afficher les symboles des deux diodes dans la bonne direction, en affichant la chute de tension directe. La LED détectée est une chute de tension directe de la diode supérieure à la normale. Deux DEL détectées comme double diode. Détection simultanée LED clignote, très intuitif.

8: Chaque temps de test est d'environ deux secondes. Seules les mesures de grande capacité et d'inductance élevée prendront beaucoup de temps.

Nouvelle fonction de conversation, vous pouvez sélectionner dans le menu les fonctionnalités supplémentaires suivantes:
1. le générateur de signaux d’onde carrée, intégré en option au sein de la gamme d’onde carrée de 1 Hz - 2 MHz décrochage ;
2. générateur de signal d’impulsions PWM 1-99 % de la largeur d’impulsion modulée signal ;
3. la fonction compteur de fréquence, permet de tester 1 Hz - 25KHZ ou signal de fréquence plus élevée (dans ce cas, une légère baisse de précision, cette fonction devrait faire leurs propres extensions)
Voici la situation de mesure réelle:
0.05 % de précision de mesure des résistances et deux 1K 0.1 résistance de précision (élément généralement des pieds, peuvent être facilement insérés dans les deux points de mesure, l'instrument détecte automatiquement) Cette machine utilise:

Précision de mesure de 1% 1800PF et 0.1 UF Promesse de capacité, faites attention à la capacité de court-circuit en mesurant les pieds de capacité laissez aller économiser de l'électricité, car cela peut endommager l'instrument, si la mesure est très susceptible de vivre affichage de l'instrument la puce principale, telle que nous ne sommes pas responsables, oh, ne remplacez que la puce, assurez-vous de faire attention à:

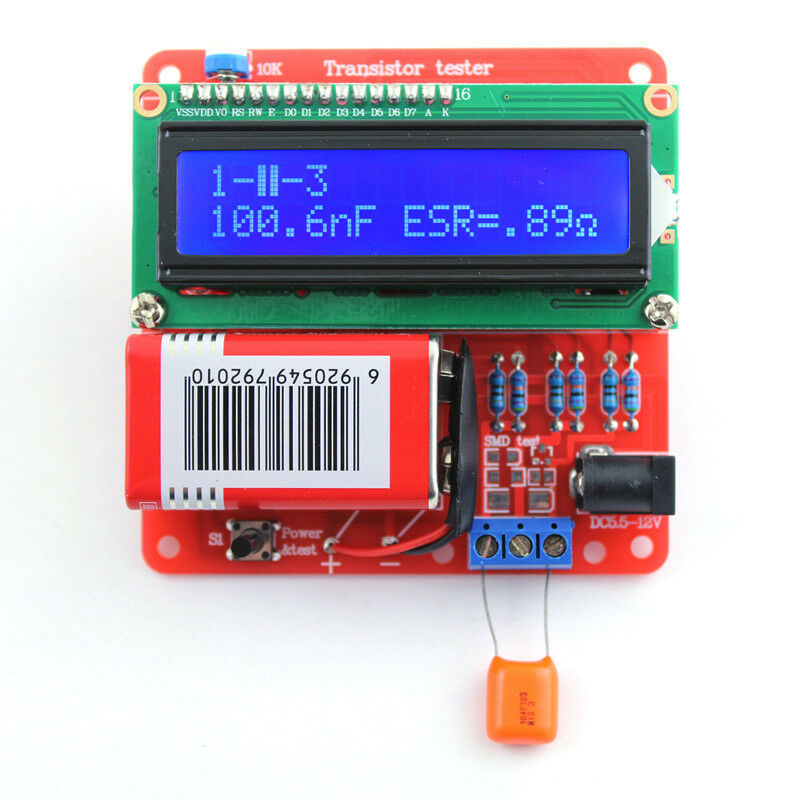

Mesure 3300UF condensateurs électrolytiques, montre également les valeurs ESR (parfois capacité normale, mais cette valeur est trop grande alors le condensateur a échoué à détecter une partie du travail ou de plus longues périodes de stockage de la qualité du condensateur électrolytique était très efficace) et valeur de perte de tension:

Test d'inductance ( 0.1 MH):

Détection d’une diode dans la zone de test de positionnement SMD (il peut être nécessaire d’isoler un élément de pressage d’objet isolé pour assurer un accès fiable):

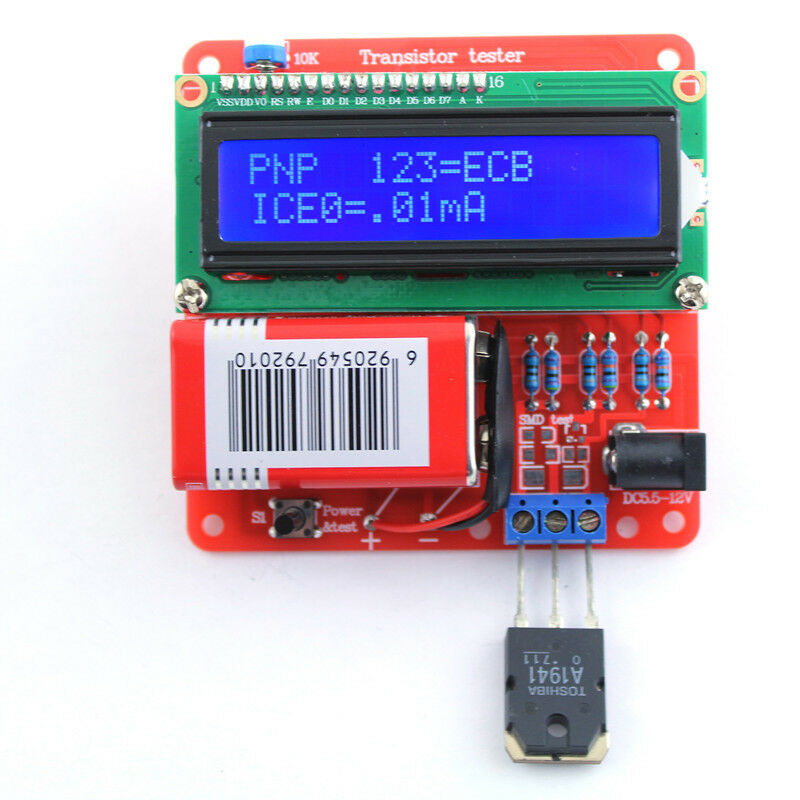

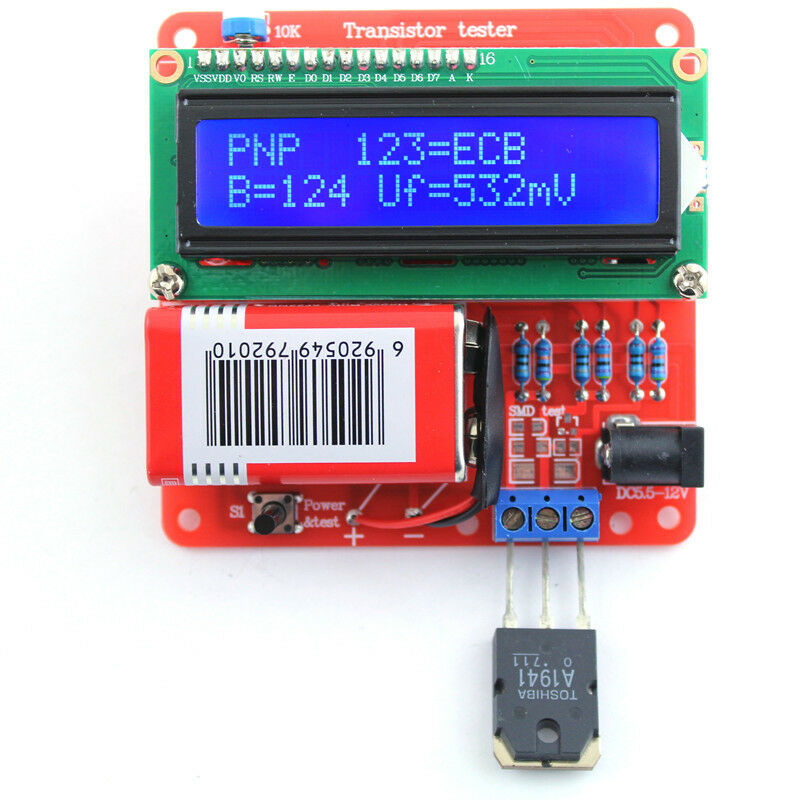

Transistor de détection, grossissement de l’affichage (B) et chute de tension directe VBE (Uf), type de tuyau et définitions des broches, affichage 123, plus adapté à l’usage, parfaitement adapté à l’identification et à la sélection de transistors appariés. Cela montre également que la valeur au moment du transistor n'est pas nulle Iceo et Ices:

Détection JFET 2SK30A, affichage du type de tube I du courant de fonctionnement, définitions des broches, VGS spécifique sous:

Détection SCR MCR100 (parce que le courant de déclenchement SCR est nécessaire, cet instrument fournit un courant de détection faible, certains déclencheurs à thyristor de forte puissance ou non, vous ne pouvez pas le détecter correctement):

Détection de tuyau MOSFET: (IRFP40N10)

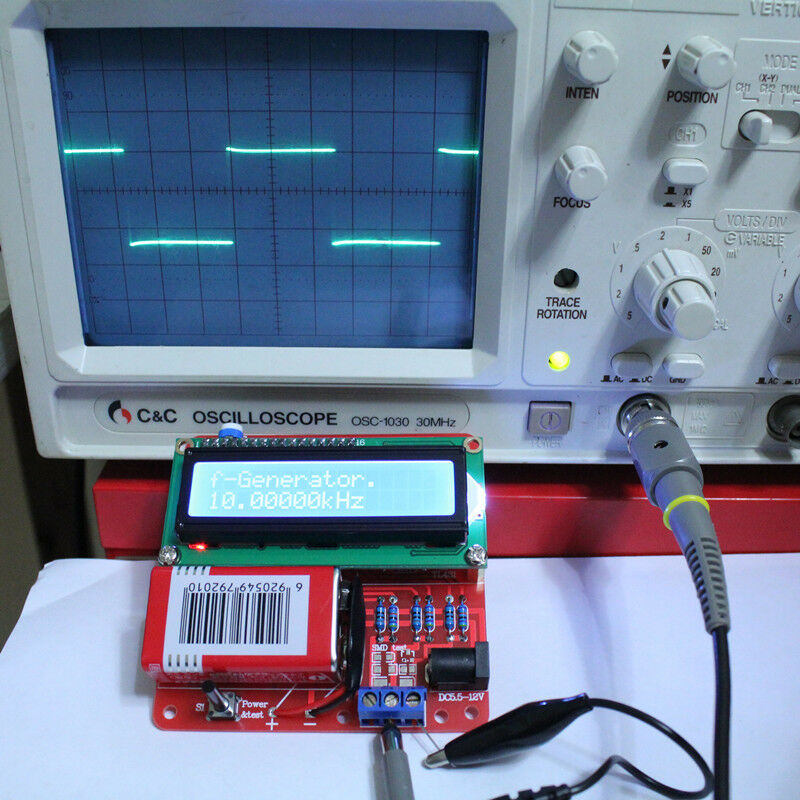

Caractéristiques du générateur de signal:

Générateur de signal d'impulsion PWM:


Fonction C + ESR (mesure de la ligne capacitance, n'oubliez pas de tester avant de vous assurer qu'aucun site de test de tension résiduelle):

Une fois l’installation du produit terminée, procédure d’autotest par une simple modification des paramètres,
afin d'obtenir une excellente précision, veuillez vous reporter au mode d'emploi spécifique

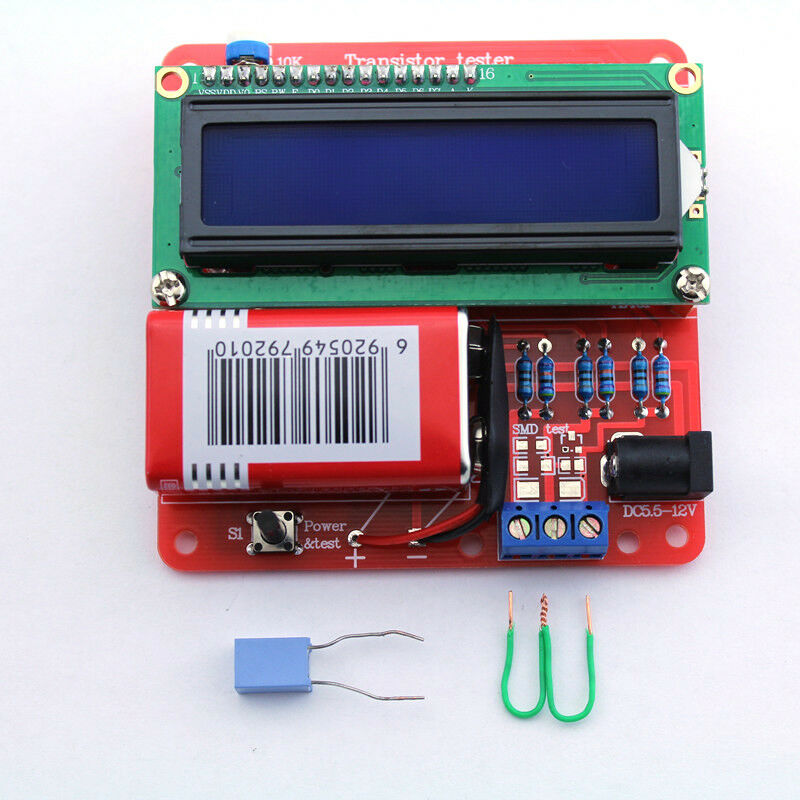

(Cette fonction doit préparer un itinéraire court et une qualité comparée entre 0.1 20UF de bonne promesse de capacité):




/////Caractéristiques:
///// 100% neuf et haute qualité

Achat Notes:
1. Le titre du produit marqué "kit de bricolage" sont des pièces, besoin de votre propre assemblage de soudage, pour démontrer la commodité,

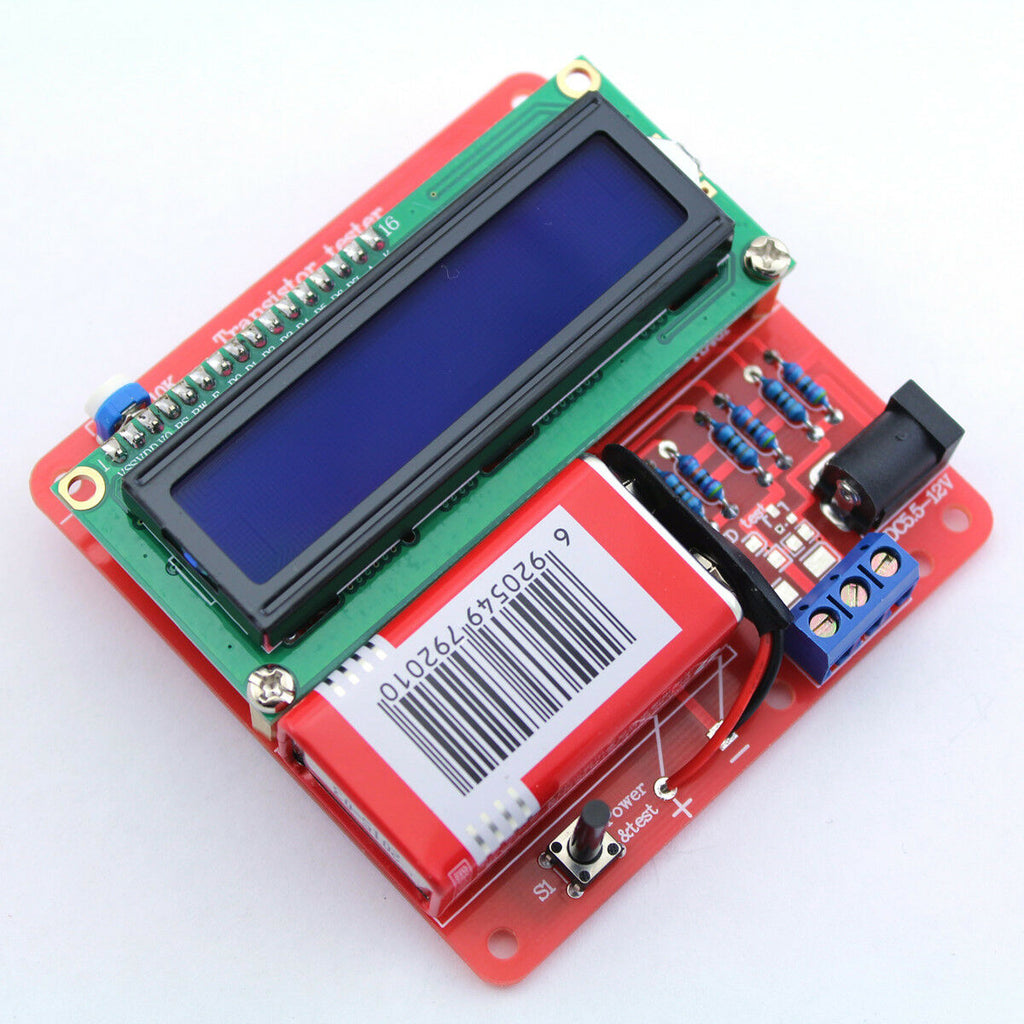

l'image principale montre la carte physique du produit fini à souder (Kit sans batterie),

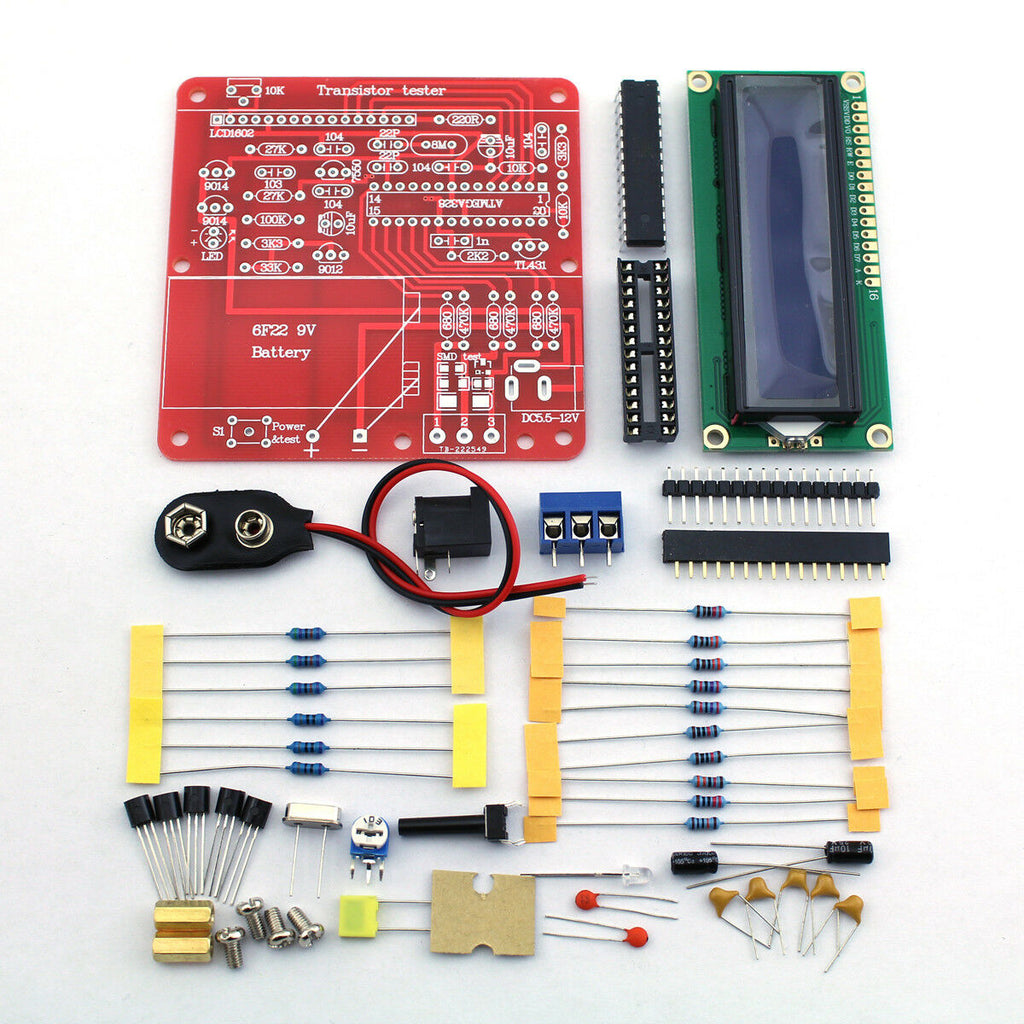

le deuxième chiffre est que vous recevez toutes les pièces,
assurez-vous de faire attention à distinguer;
2. Le   la production de kits nécessite une technologie et des capacités électroniques appropriées,
assurez-vous de pouvoir terminer la production!
Nous proposons une suite de composants de haute qualité et sont tous réalisés par
fournira le produit après avoir donné la version électronique des instructions d'installation avec des images détaillées et des commentaires,
et fournir des conseils techniques, essayer de vous aider à résoudre les problèmes d'installation,
mais l'élément et le circuit imprimé ne peuvent pas être retournés après l'étain du pied coupé,
n'accepte pas le résultat de l'installation échoue et demande un retour ou un retour négatif!
////////// En cas de doute, veuillez contacter le propriétaire pour acheter le produit fini!
////////// Tout comme la différence d'appréciation des acheteurs,
////////// s'il vous plaît passer shop se réserve le droit de choisir l'acheteur!

REMARQUE :
S’il vous plaît ne me dérange pas,
Au cours du processus de la fabrication, il peut avoir des petits scratchs.
