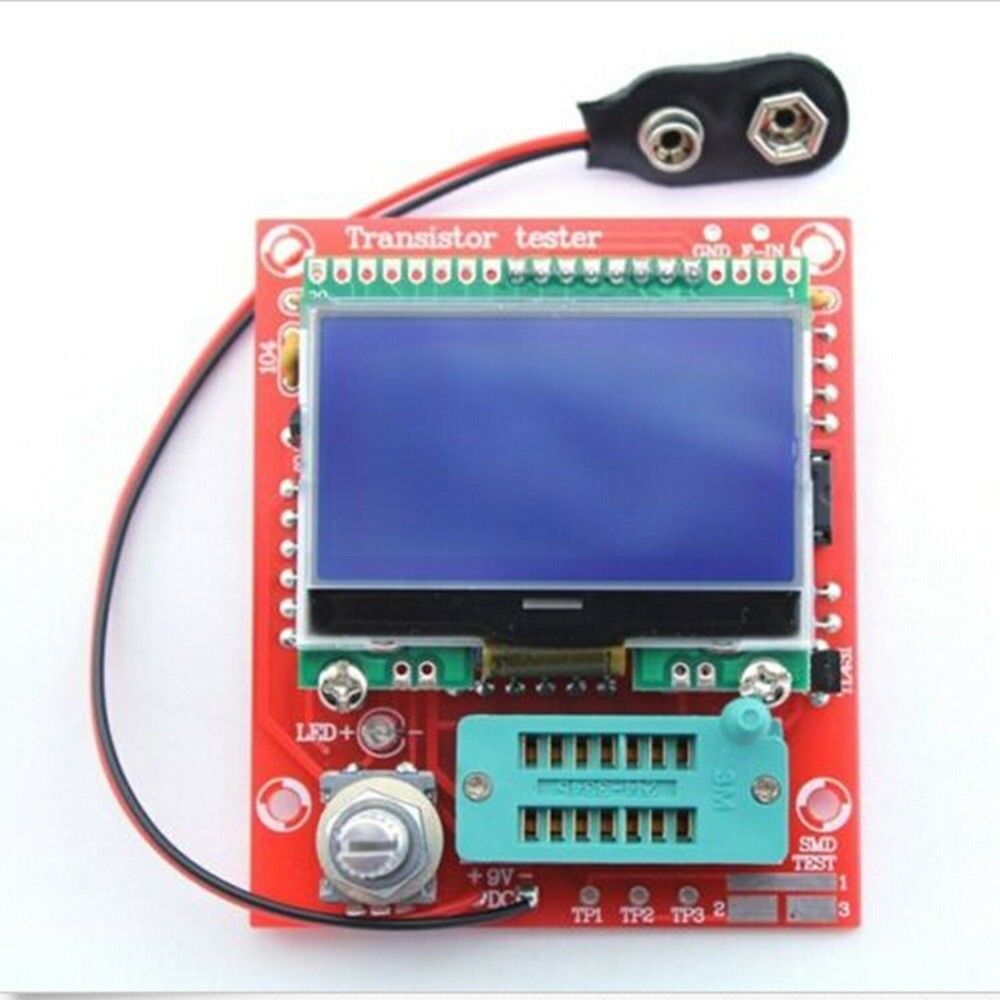

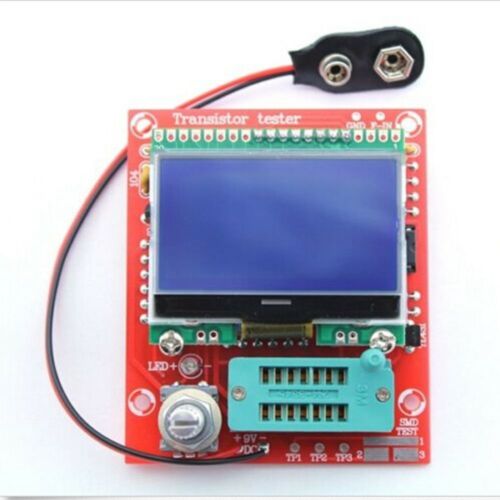

Selbermachen M12864 Grafiken Version Transistor Tester Set Lcr Esr Pwm

: In stock

: LCR-Meter & Impedanzmesser

: Mega Save Wholesale & Retail

Regular price $29.65

Produkttitel mit der Bezeichnung "DIY-Kit" für beide Teile, Sie müssen Ihr eigenes durch Löten zusammengebaut haben, um die Bequemlichkeit zu demonstrieren. Das...
We currently have 1 in stock.
$29.65

Category:

Tags:

Joshua Grocery Store
Produkttitel mit der Bezeichnung "DIY-Kit" für beide Teile, Sie müssen Ihr eigenes durch Löten zusammengebaut haben, um die Bequemlichkeit zu demonstrieren. Das Hauptprodukt ist eine physische Karte. Das zweite Bild enthält alle Teile, die Sie erhalten. Achten Sie darauf, zu unterscheiden

Beschreibung:

(1) Widerstände, Kondensatoren, Induktivitäten, Dioden, Transistoren, SCRS und am häufigsten verwendeten Geräte automatisch erkennen und messen
2. Kapazität der Kapazitätslinie und ESR
(3) die Rechteck-generator
4. PWM Signal Impulsgenerator
(5) Frequenz Zähler Funktion
(6) die grafische Darstellung der Messung führt, einfach und intuitiv, die gesamte Funktion erfolgt durch einen Drehgeber Schaltersteuerung, einfach zu bedienen.

Feature:

Power-Versorgungsspannung: DC 5.5 - 12V
Arbeiten aktuell: 24mA @ 9V
PCB-Größe: 75 x 63 mm

Hauptfunktion:

(1) ein wichtiger Messbetrieb, automatische Abschaltung Verzögerung. Aktuelle Shutdown ist nur 20nA, Unterstützung für Batteriebetrieb
2: automatische Erkennung von PNP und NPN Bipolartransistor, N, P-Kanal-MOSFET, JFET Feld Feldeffekt-Transistoren, Dioden, Widerstände, Kondensatoren, Dioden, zwei durch Thyristoren, Induktivitäten. Automatische Erkennung der aktuellen Verstärkung Faktor (B) Pin-Definitionen und Turn-on Spannung des Transistors und der Emitter-Kreuzung (Uf), Darlington-Transistor durch eine hohe Schwellenspannung und hohem Strom finden Anerkennung.
3: kann bipolaren Transistoren und MOSFETS interne Schutzdiode erkennen und auf dem Bildschirm angezeigt. Es werden gemessene Schwellenspannung und die Gate-Kapazität der MOSFET.
4: zwei Widerstandsmessungen zu unterstützen, das Potenzial gemessen werden. Die höchste Auflösung ist 0,1 Ohm Widerstandsmessungen, den höchsten gemessenen Wert von 50 Millionen Euro.
5: Kapazitive Messbereich von 25 pF bis 100mF (10 ??? UF). Auflösung bis zu 1 pF. 0.09 uF Kapazität kann über dem äquivalenten Serienwiderstand (ESR), eine Auflösung von 0.01 Um den Wert der Kondensatorspannung Verlustes anzuzeigen und die Kapazität einer separaten Zeile ESR-Messungen, online verfügbar erhöhen (auf dem Leiter) direkte Messung Kondensatorwert und ESR, einfache Wartung und Fehlerbehebungskapazität.
6 Induktivität Messbereich von 0,01 MH - 20 H, sonst es als Widerstand angezeigt wird, wenn der Induktor-DC-Widerstand höher als 2100 als europäischer Widerstand angezeigt wird.
7. zwei Diode Display-Symbole in die richtige Richtung, der Spannungsabfall anzeigen kann. LED Diode Spannungsabfall erkannt als ein höher als normal. Dual LED als Doppeldiode erkannt. Simultane Detektion LED blinkt, sehr intuitiv.
(8) jeder Zahn der Zeit ist etwa zwei Sekunden lang, nur die große Kapazität und hohe Induktivität Messungen dauert eine lange Zeit

Zusätzliche Feature:

(1) die Rechteckwelle Signalgenerator, optional eingebauten im Bereich von 1 Hz - 2 MHz Rechtecksignal Stall;
2. PWM Signal Impulsgeber für 1-99 % der die Impulsbreite modulierte Signal;
(3) die Frequenz Zähler, können Funktionstest 1 Hz - 25KHZ oder höhere Frequenzsignal (in diesem Fall ein leichten Rückgang der Genauigkeit)



Lieferumfang:

1 x DIY M12864 Grafikversion Transistor Tester Kit LCR ESR PWM
