1hz-50mhz Oszillator Frequenz Messgerät Messen Frequenz

1Hz-50MHz Oszillator Frequenzmesser Messfrequenzmessung Fünfstellige LED-Anzeige DIY-Kit


Beschreibung
Dies basiert auf der PIC-Mikrocontrollerfrequenz plus oder minus der Frequenz mit Quarzmessfunktion und programmierbaren Einstellungen.
Fünf Digitalanzeigen, einfach und intuitiv, alle mit Inline-Komponenten, die Schaltung ist einfach und leicht herzustellen.
Schaltkreis-Eigenschaften:
Messbarer Frequenzbereich von 1 Hz bis 50 MHz (1 Hz bis 50 MHz);
Am häufigsten verwendet, um die Schwingungsfrequenz des Quarzoszillators zu messen;
Auflösung mit fünf Stellen (z. B. 0.0050 kHz, 4.5765 11.059 MHz);
Automatische Bereichsumschaltung ohne menschliche Übergabe;
Programmierbare Subtraktionsfrequenzeinstellung wie ein Transceiver für Messgeräte;
Wählbarer Energiesparmodus, wenn innerhalb von 15 Sekunden keine signifikante Änderung der Frequenz die Anzeige automatisch ausschaltet;
Sie können eine gemeinsame USB-5-V-Schnittstelle (Stromversorgung) verwenden, Sie können auch eine externe Gleichstromversorgung oder eine 9-V-Batterie verwenden.
Eine kleine Anzahl von Elementen, alles Inline-Komponenten, ist die Installation einfach.
Leiterplattengröße: 80 * 53 mm
Ein einzelner Gewichtssatz: 0.034 kg


Sie können auch direkt Frequenzsignale zwischen IN und G (Masse) messen,
Notieren Sie die gemessene Signalamplitude nicht höher als 5V, um eine Beschädigung des IC zu vermeiden.
Dezimalpunkt blinkt, um anzuzeigen, ob die Maßeinheit
Wenn der Testfrequenzwert KHZ Dezimalpunkt ist, blinkt
Wenn die Testfrequenz MHZ-Dezimalpunkt ist, blinkt nicht.
Plus oder Minus einer bestimmten Frequenz können über den Programmiermodus eingestellt werden.
das Programm vier Frequenzen 455kHz gebaut, 4.1943 MHz, 4.4336 10.700 MHz kann direkt verwendet werden.
Spezifischer Programmiermodus bitte Produktspezifikation anfordern,
Alle Linienkomponenten, PCB-Druckmaschine zum richtigen Schweißen,
nachdem das Schweißen mit einem Standard-Eingangssignal abgeschlossen ist,
Stellen Sie den gelben einstellbaren Kondensator so ein, dass die Anzeige dem Wert der Signalfrequenz entspricht.

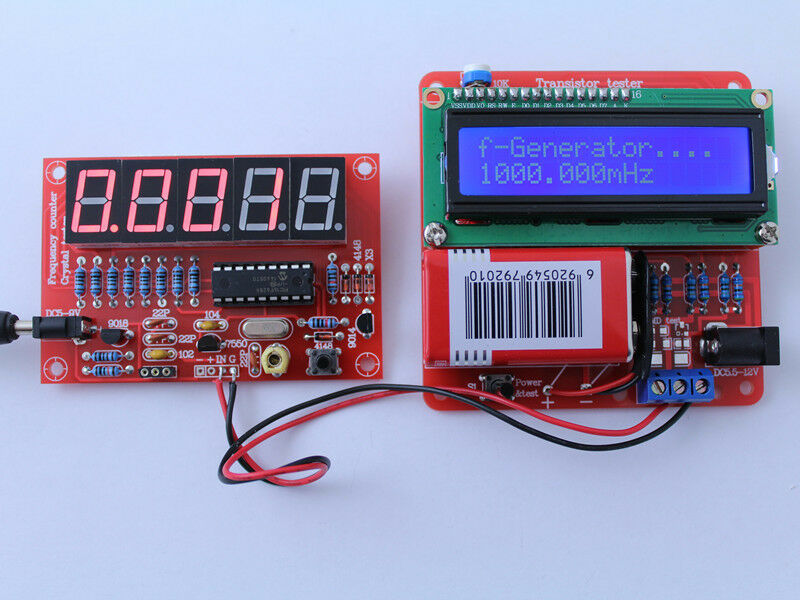

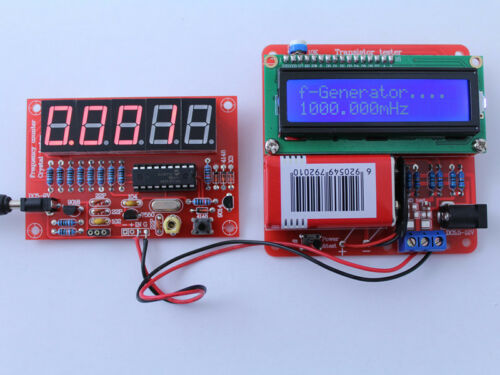

Unser Signalgenerator kann zur Einstellung verwendet werden, ohne das Standardsignal können Sie die direkte Kalibrierungsgenauigkeit besser als Quarz verwenden.
Die Stromversorgung kann über ein USB-Kabel mit einem 3.5 mm-Kabel erfolgen. Sie können auch - direktes Eingangssignal mit 5-9 V Gleichstrom und + Pad-Platz.

Features:
100% nagelneu und hohe Qualität
Sie können auch direkt Frequenzsignale zwischen IN und G (Masse) messen,
Notieren Sie die gemessene Signalamplitude nicht höher als 5V, um eine Beschädigung des IC zu vermeiden.
Dezimalpunkt blinkt, um anzuzeigen, ob die Maßeinheit
Wenn der Testfrequenzwert KHZ Dezimalpunkt ist, blinkt
Wenn die Testfrequenz MHZ-Dezimalpunkt ist, blinkt nicht.
Plus oder Minus einer bestimmten Frequenz können über den Programmiermodus eingestellt werden.
das Programm vier Frequenzen 455kHz gebaut, 4.1943 MHz, 4.4336 10.700 MHz kann direkt verwendet werden.
Spezifischer Programmiermodus bitte Produktspezifikation anfordern,
Alle Linienkomponenten, PCB-Druckmaschine zum richtigen Schweißen,
nachdem das Schweißen mit einem Standard-Eingangssignal abgeschlossen ist,
Stellen Sie den gelben einstellbaren Kondensator so ein, dass die Anzeige dem Wert der Signalfrequenz entspricht.
Unser Signalgenerator kann zur Einstellung verwendet werden, ohne das Standardsignal können Sie die direkte Kalibrierungsgenauigkeit besser als Quarz verwenden.
Die Stromversorgung kann über ein USB-Kabel mit einem 3.5 mm-Kabel erfolgen. Sie können auch - direktes Eingangssignal mit 5-9 V Gleichstrom und + Pad-Platz.

Hinweis: Kaufhinweise:
1. Mit "DIY kit" gekennzeichnete Produkttitel sind Teile. Sie benötigen Ihre eigene Schweißvorrichtung, um die Bequemlichkeit zu demonstrieren.

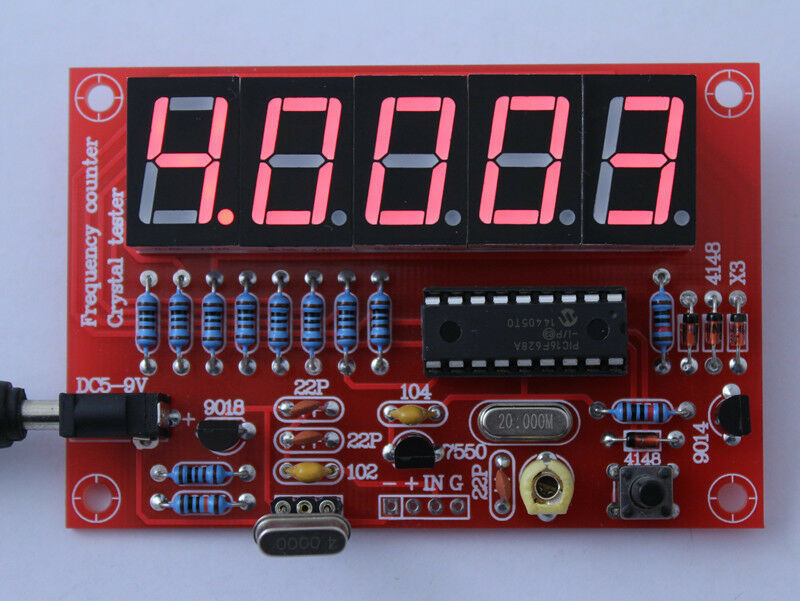

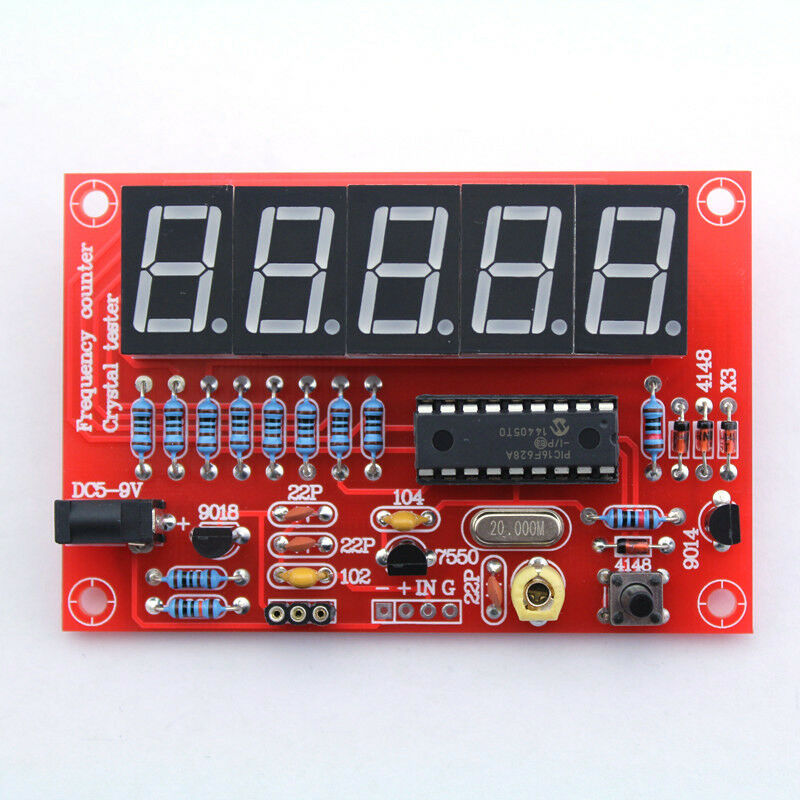

Die Hauptprodukte der physischen Karte Das abgebildete Schweißen ist abgeschlossen,

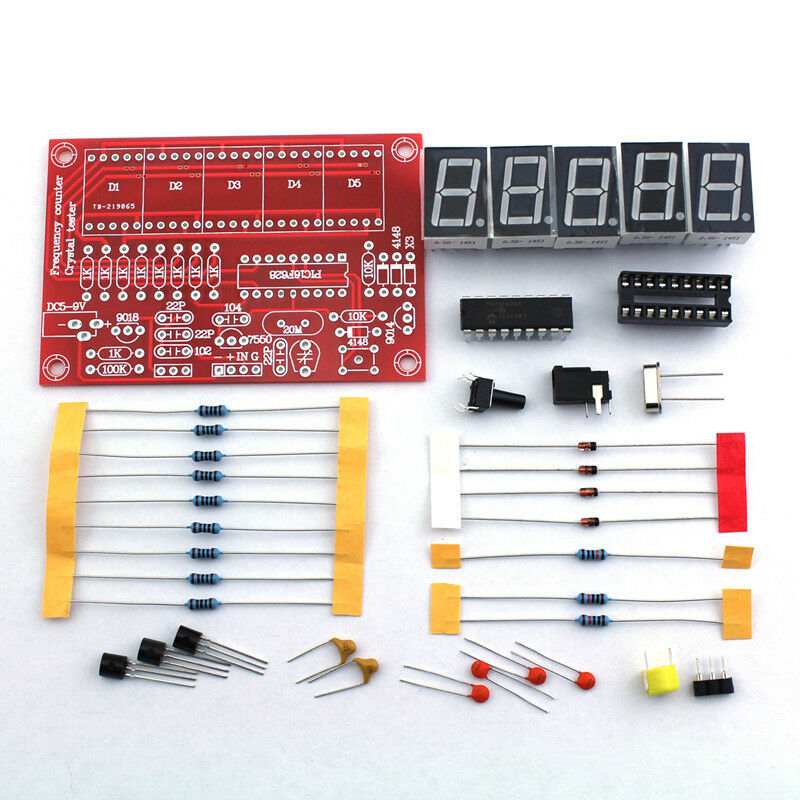

Die zweite Figur enthält alle Teile, die Sie erhalten.
Achten Sie darauf, die Unterscheidung zu beachten.
2. Die   Die Kit-Produktion erfordert geeignete elektronische Technologien und Fähigkeiten.
Stellen Sie sicher, dass Sie die Produktion abschließen können!
Wir bieten eine Reihe hochwertiger Komponenten an, die alle von real gefertigt werden.
wird das Produkt nach der elektronischen Version der Installationsanleitung mit detaillierten Bildern und Kommentaren zur Verfügung stellen,
und technischen Rat geben, versuchen Sie, die Probleme bei der Installation zu lösen,
aber das Element und die Leiterplatte können nicht nach dem Schnittfuß zurückgeschickt werden.
akzeptiert nicht, dass das Ergebnis der Installation nicht erfolgreich ist und fordert eine Rückgabe oder eine negative Rückmeldung an!
/////// Im Zweifelsfall wenden Sie sich bitte an den Eigentümer, um das fertige Produkt zu kaufen!
/////// Wie der Unterschied in der Bewertung von Käufern
/////// please pass shop behält sich das Recht vor, den Käufer zu wählen!

Hinweis:
Bitte beachten Sie nicht,
Bei der Herstellung kann es kleine Scratchs haben.

Bitte erlauben Sie 2 mm - 1 cm unterscheidet sich durch manuelle Messung, vielen Dank
(Alle Messungen in cm Bitte beachten Sie 1cm = 0,39 Zoll)
Wir akzeptieren keine Farbwahl, diesem Element Farbe zufällig verschickt

Dieses Element Farbe zufällig gesendet.
