Lcr Prüfgerät Transistor Line Esr Signal Pwm Multifunktion Selbermachen

Beschreibung
Dieses produkt alle mit hochwertigen echtelement,
Schlüsselwiderstand unter Verwendung eines hochpräzisen Widerstandsfehlers von 0.1 % (der letzte violette Farbring),
0.5 % Präzisionsspannungsreferenz, ATMEGA Originalverpackung neuer IC,
professionelle hersteller militärische platte PCB,
Um die Genauigkeit und Zuverlässigkeit des Tests sicherzustellen,
Diejenigen, die sich nicht anpassen, sind generische Produkte, bitte achten Sie darauf, zu unterscheiden!

Hinweis: Verwenden Sie kein Lötflussmittel zur Herstellung elektronischer Produkte!
Einige Kunden wurden verursacht, weil die Restpaste nicht ordnungsgemäß funktioniert.
und ist schwer zu entfernen!
Dies ist das Grundwissen der elektronischen Produktion, Lotpaste ist sauer und ätzend, Kolophonium kann!
Grundlegende Eigenschaften der Schaltung:
Versorgungsspannung: DC 5.5 -12 V (ausgelegt für 9V 6F22-Batterie)
Arbeitsstrom: 13mA (bei einem Teststrom von ca. 18mA)
Leiterplattengröße: 80 * 80 mm
Ein einzelner Gewichtssatz: 0.075 kg

Dies ist ein intelligenteres Gerät als das Multimeter-Messgerät, das als guter elektronischer Helfer bezeichnet wird.
mit einem starken Satz von Messungen,
automatische Erkennung verschiedener Arten gemeinsamer Komponenten,
Pin-Definitionen und die wichtigsten Parameter,
Nur eine Taste zum automatischen Messen!
Batteriebetriebenes tragbares Design,
Sie können es sogar in den Laden bringen, um ein Element auszuwählen!
Hat auch eine externe Stromversorgungsfunktion,
die Verwendung von sparsamer und bequemer für lange Zeit im Raum!
Jetzt aktualisiert, zusätzlich zur ursprünglichen Funktion den Signalgenerator erhöhen,
die ESR-Leitungsmessung des Kondensators, PWM-Pulssignalgenerator,
Frequenzmesser (diese Funktion dient dazu, einige Komponenten hinzuzufügen, um ihre eigenen zu erreichen) und andere nützliche Funktionen,
In der Tat, ein unverzichtbares Instrument Radio-Enthusiasten, eine Maschine in der Hand, wollen nichts!

Main Features:
1: ein Schlüsselmessvorgang, automatische Ausschaltverzögerung. Der Shutdown-Strom beträgt nur 20 nA und unterstützt den Batteriebetrieb.

2: Automatische Erkennung von PNP- und NPN-Bipolartransistoren, N, P-Kanal-MOSFET, JFET-Feldeffekttransistoren, Dioden, zwei Dioden, Thyristoren, Widerständen, Kondensatoren, Induktoren. Automatische Detektions-Pin-Definitionen und Stromverstärkungsfaktor (B) und die Einschaltspannung des Transistor-Emitter-Übergangs (Uf), Darlington-Transistors durch eine hohe Schwellenspannung und einen hohen Stromverstärkungsfaktor.

3: kann bipolare Transistoren und die interne Schutzdiode des MOSFET erkennen und auf dem Bildschirm anzeigen. Sie können die Schwellenspannung des MOSFET und die Gate-Kapazitätswerte messen.

4: zwei Widerstandsmessungen unterstützen, das Potenzial kann auch gemessen werden. Die höchste Auflösung beträgt 0.1 Ohm Widerstandsmessungen, der höchste Messwert von 50 M Ohm.

5: Kapazitätsmessbereich von 25 pF bis 100mF (10 UF?). Auflösung bis zu 1 pF. 0.09 uF Kapazität kann über dem äquivalenten Serienwiderstand (ESR), eine Auflösung von 0.01 Es kann den Wert der Kondensatorspannung Verlust anzuzeigen und erhöhen Messungen Kapazität ESR einzelnen Leitungen, verfügbar online (auf der Leiter) direkte Messung der Kapazität des Kondensators und ESR, einfache Wartung Fehlerbehebungskapazität.
6. Induktivitätsmessbereich von 0.01 MH-20H, andernfalls wird es als Widerstand angezeigt, wenn der Gleichstromwiderstand der Induktivität in Europa ebenfalls höher als 2100 ist.
7: Sie können Symbole der beiden Dioden in der richtigen Richtung anzeigen, um den Vorwärtsspannungsabfall anzuzeigen. LED erkannt, dass der Durchlassspannungsabfall der Diode höher als normal ist. Zwei LEDs als Doppeldiode erkannt. LED für gleichzeitige Erkennung blinkt sehr intuitiv.

8: Jede Testzeit beträgt ungefähr zwei Sekunden. Nur Messungen mit hoher Kapazität und hoher Induktivität werden lange dauern.

Mit der neuen Konversationsfunktion können Sie aus dem Menü die folgenden zusätzlichen Funktionen auswählen:
(1) die Rechteckwelle Signalgenerator, optional eingebauten im Bereich von 1 Hz - 2 MHz Rechtecksignal Stall;
2. PWM Signal Impulsgeber für 1-99 % der die Impulsbreite modulierte Signal;
(3) die Frequenz Zähler, können Funktionstest 1 Hz - 25KHZ oder höhere Frequenzsignal (in diesem Fall sollten ein leichter Rückgang in der Genauigkeit, diese Funktion ihre eigenen Erweiterungen machen)
Folgendes ist die tatsächliche Messsituation:
0.05 % Präzisionsmesswiderstände und zwei 1K 0.1 % Präzisionswiderstand (normalerweise Fußelement, kann leicht in die beiden Testpunkte eingefügt werden, das Gerät erkennt automatisch) Diese Maschine verwendet:

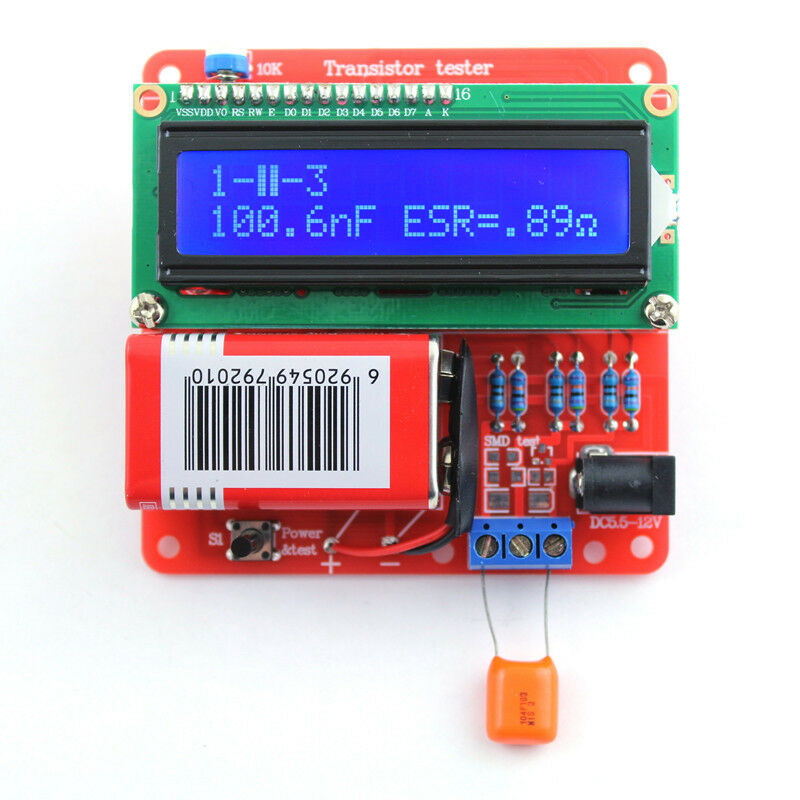

Messgenauigkeit von 1% 1800PF und 0.1 UF Versprechen der Kapazität, achten Sie auf die Kapazität der Kurzschlusskapazität. Lassen Sie Strom sparen, da dies das Instrument beschädigen kann, wenn die Messung sehr wahrscheinlich ist der Hauptchip, für den wir nicht verantwortlich sind, oh, ersetzen Sie nur den Chip, achten Sie auf:

Messung 3300UF Elektrolytkondensatoren, zeigt auch ESR-Werte (manchmal Kapazität normal, aber dieser Wert ist zu groß, dann hat der Kondensator nicht erkannt, einige der Arbeit oder längere Perioden der Qualität der Speicher-Elektrolytkondensatoren war sehr effektiv) und Spannungsverlustwert:

Induktivitätstest ( 0.1 MH):

Erkennung einer Diode in einer SMD-Bestückungstestzone (die möglicherweise ein isoliertes Objektpresselement ist, um den Zugriff auf eine zuverlässige Stelle zu gewährleisten):

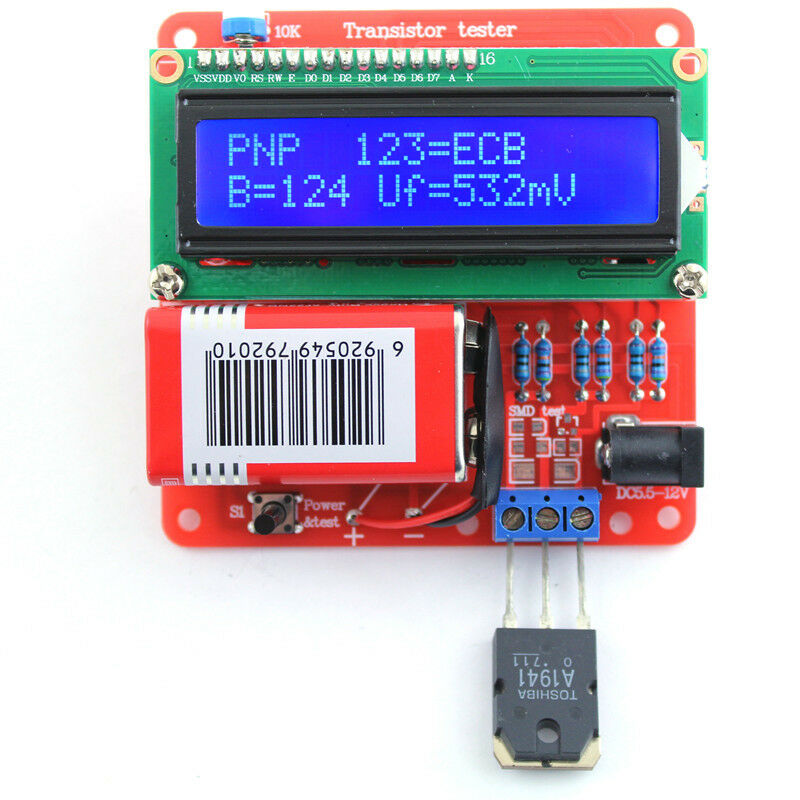

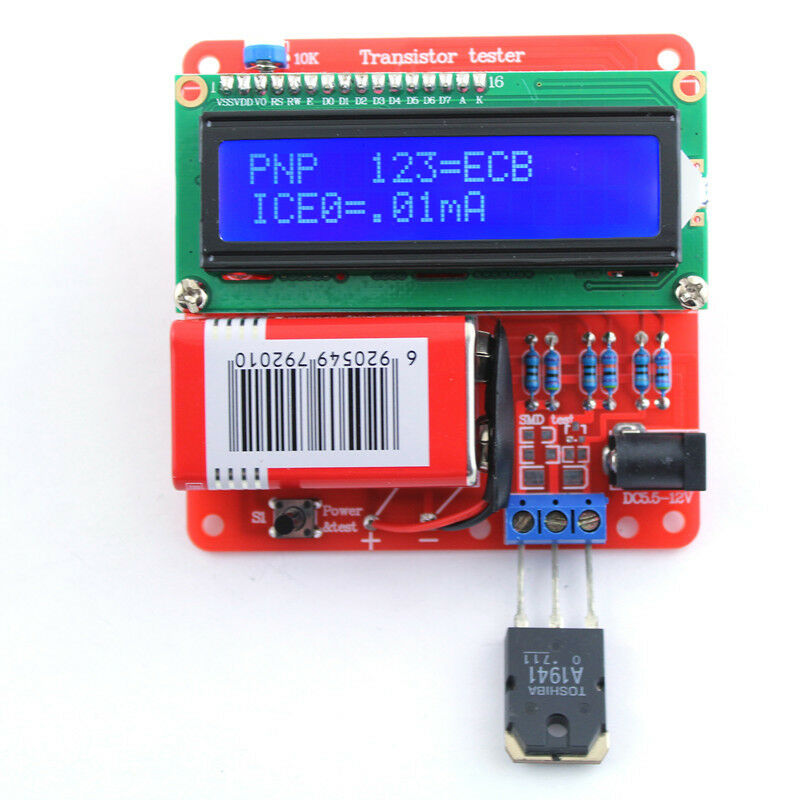

Erkennungstransistor, Vergrößerung der Anzeige (B) und Vorwärtsspannungsabfall VBE (Uf), Leitungstyp und Pin-Definitionen, bis 123 Anzeige, benutzerfreundlicher, sehr geeignet für die Identifizierung und Auswahl von gepaarten Transistoren. Dies zeigt auch, dass der Wert zum Zeitpunkt des Transistors nicht Null ist. Iceo und Ices:

Detection JFET 2SK30A, Anzeige des Betriebsstromtyps I-Rohr, Pin-Definitionen, spezifische VGS unter:

Erkennungs-SCR MCR100 (da der SCR-Auslösestrom benötigt wird, bietet dieses Instrument einen geringen Erkennungsstrom, einige Thyristorauslöser mit hoher Leistung oder nicht, Sie können sie nicht richtig erkennen):

MOSFET-Rohrerkennung: (IRFP40N10)

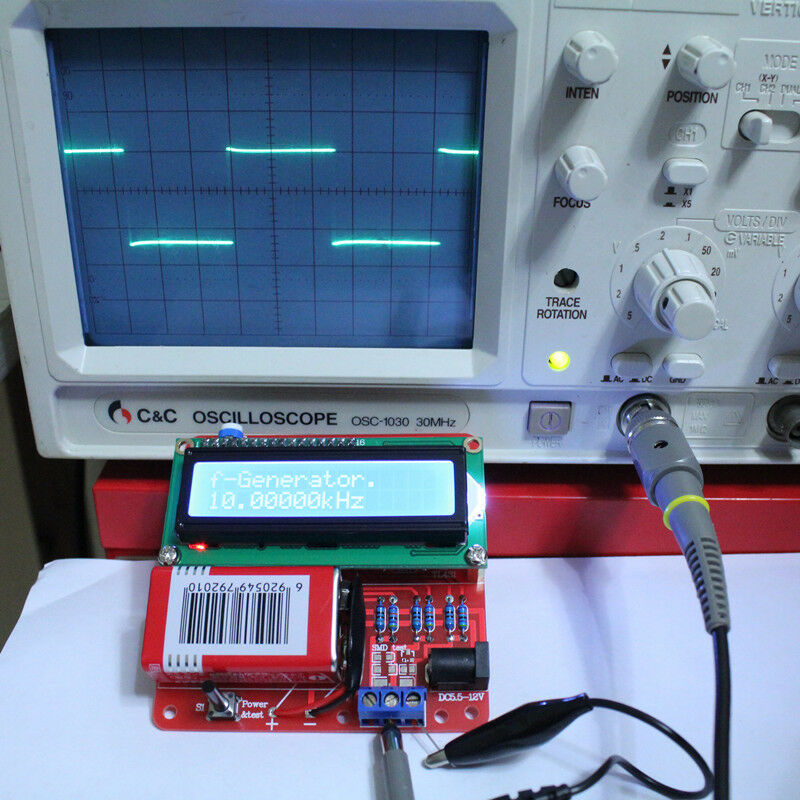

Signalgeneratorfunktionen:

PWM-Pulssignalgenerator:

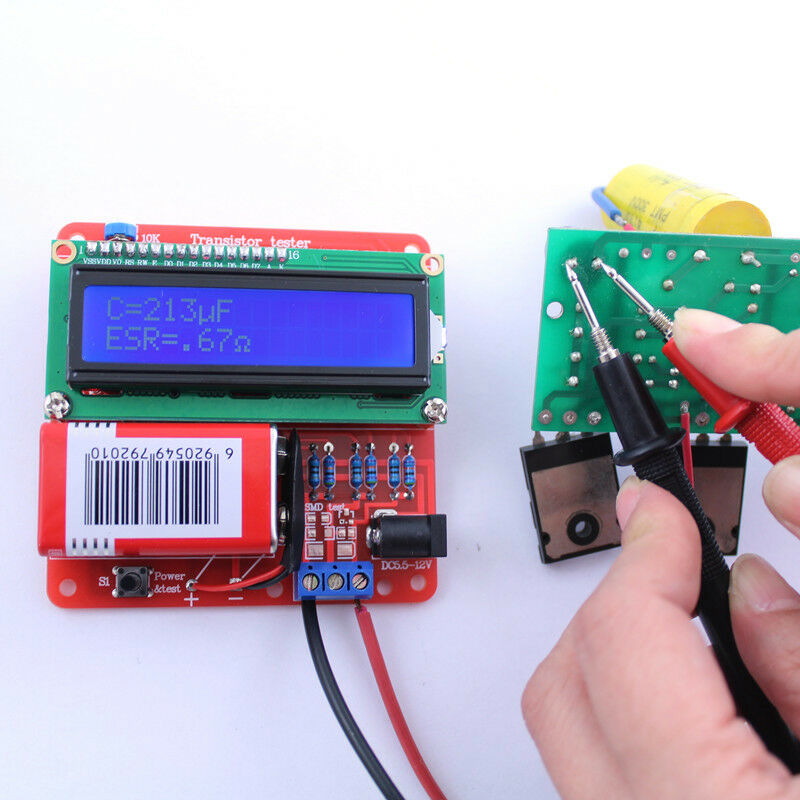

C + ESR-Funktion (Kapazitätslinienmessung, denken Sie daran, zu testen, bevor Sie sicherstellen, dass keine Restspannungsteststelle vorhanden ist)

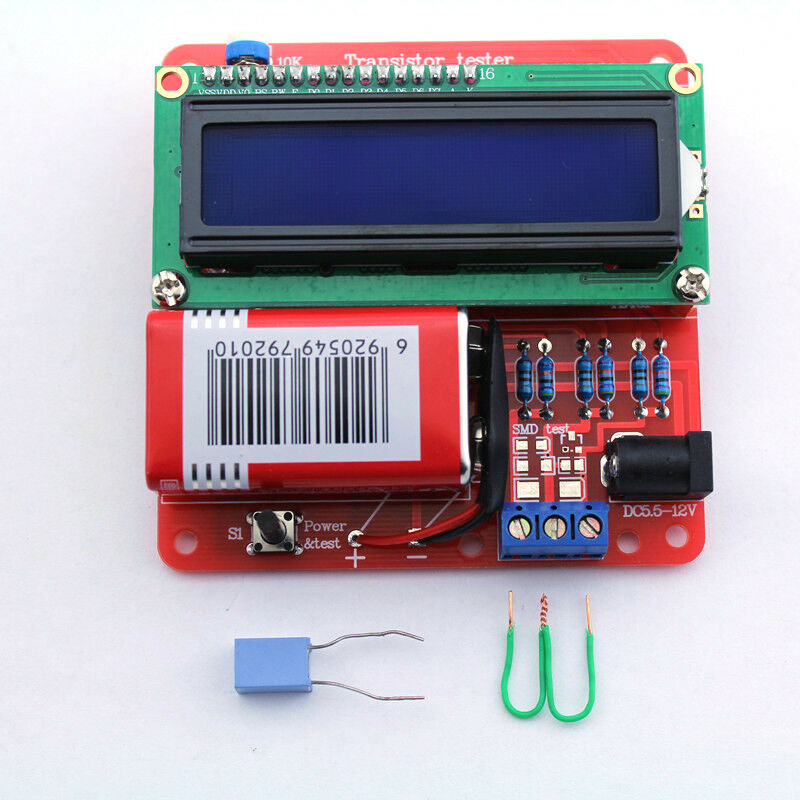

Nachdem die Produktinstallation abgeschlossen ist, wird der Selbsttest durch eine einfache Parameteränderung durchgeführt.
Um eine hohe Genauigkeit zu erreichen, beachten Sie bitte die spezifischen Betriebsanleitungen
(Diese Funktion muss sich auf einen kurzen Weg und eine Qualität im Vergleich zwischen 0.1 -20UF Good Versprechen der Kapazität vorbereiten):




/////Eigenschaften:
/////100% nagelneu und hohe Qualität

Purchase Hinweise:
1. Mit "DIY kit" gekennzeichnete Produkttitel sind Teile. Sie benötigen Ihre eigene Schweißvorrichtung, um die Bequemlichkeit zu demonstrieren.

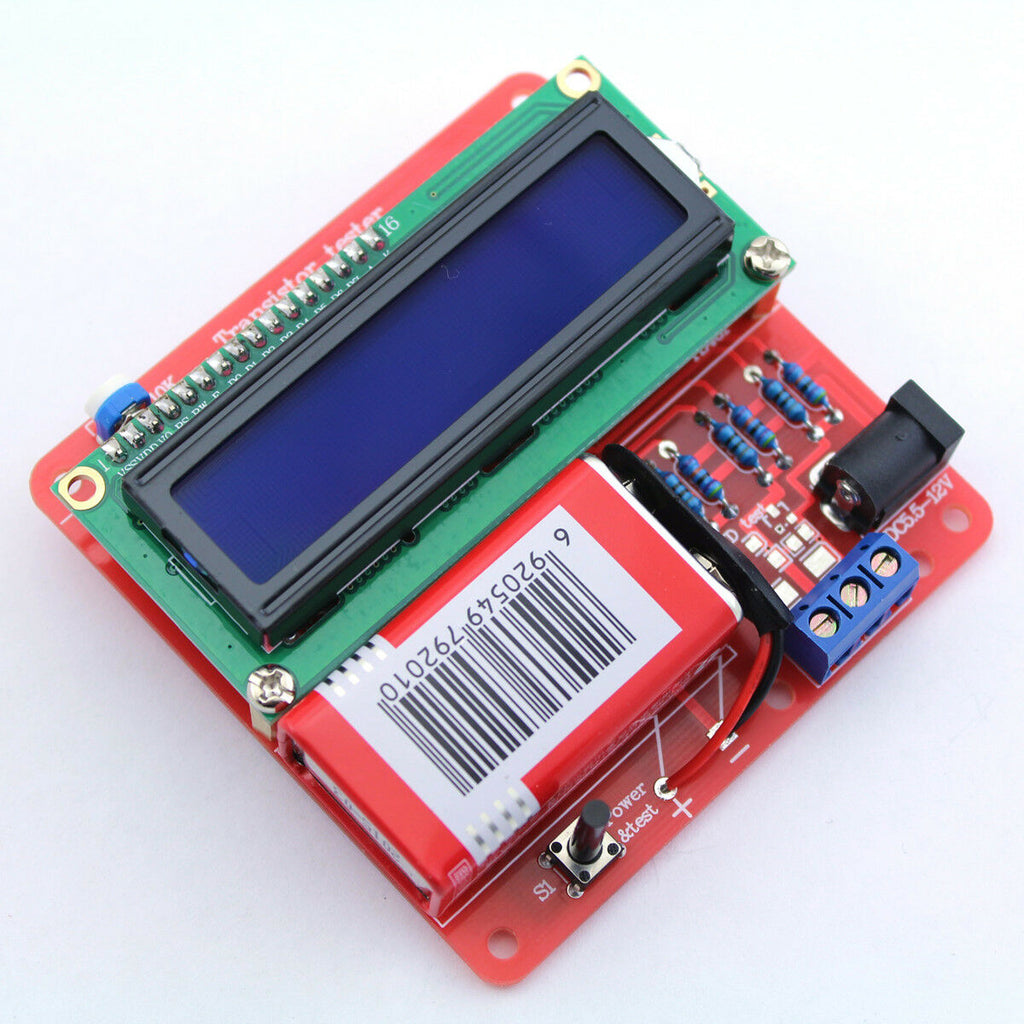

Das Hauptbild zeigt die physikalische Karte des Schweißfertigprodukts (Kit ohne Batterie).

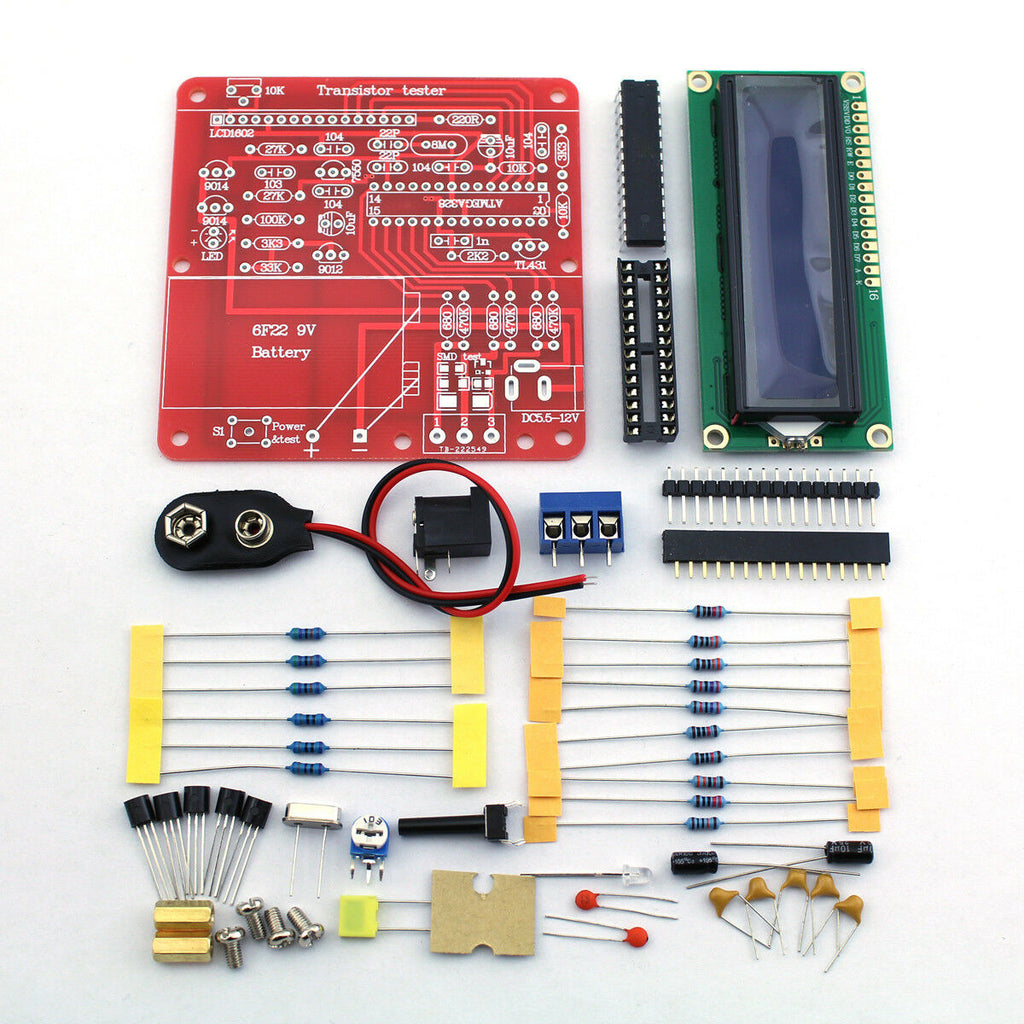

die zweite Figur ist, dass Sie alle Teile erhalten,
Achten Sie darauf, zu unterscheiden;
2. Die   Die Kit-Produktion erfordert geeignete elektronische Technologien und Fähigkeiten.
Stellen Sie sicher, dass Sie die Produktion abschließen können!
Wir bieten eine Reihe hochwertiger Komponenten an, die alle von real gefertigt werden.
wird das Produkt nach der elektronischen Version der Installationsanleitung mit detaillierten Bildern und Kommentaren zur Verfügung stellen,
und technischen Rat geben, versuchen Sie, die Probleme bei der Installation zu lösen,
aber das Element und die Leiterplatte können nicht nach dem Schnittfuß zurückgeschickt werden.
akzeptiert nicht, dass das Ergebnis der Installation nicht erfolgreich ist und fordert eine Rückgabe oder eine negative Rückmeldung an!
////////// Im Zweifelsfall wenden Sie sich bitte an den Eigentümer, um das fertige Produkt zu kaufen!
////////// Wie der Unterschied in der Bewertung der Käufer,
////////// please pass shop behält sich das Recht vor, den Käufer zu wählen!

Hinweis:
Bitte beachten Sie nicht,
Bei der Herstellung kann es kleine Scratchs haben.
